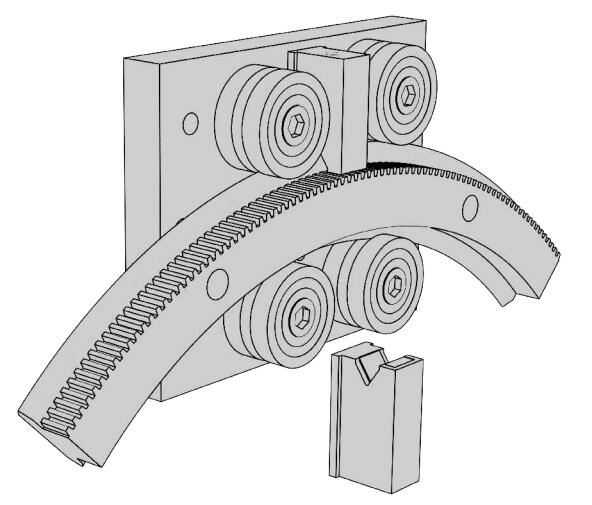

結構

  圓弧運動系統由圓弧導軌、正偏心滾輪、滑塊、潤滑器組成。導軌基體的內側或外側均可加工齒輪，這樣用戶就能方便地安裝齒輪驅動，并且可以使整個驅動裝置結構簡單、緊湊。該系列所有零件都是標準化設計，能夠與符合國際標準的產品通配和互換。

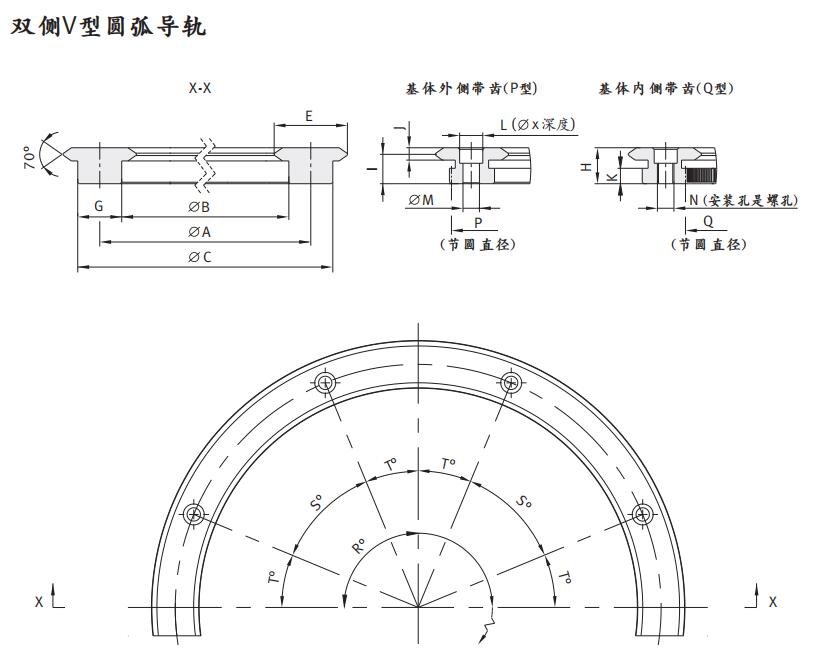

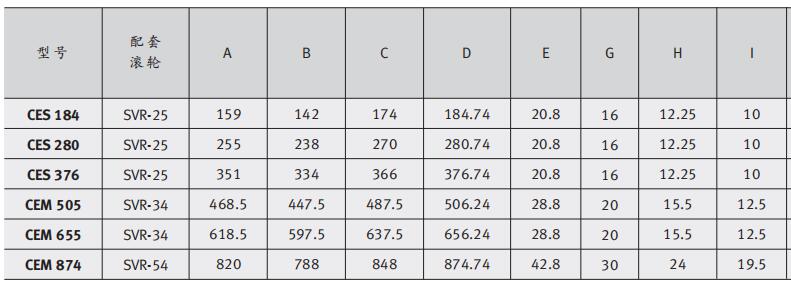

  雙側V形圓導軌

  選用優質進口軸承鋼加工而成

  V形工作面經硬化處理具有非常好的耐磨性能

  數控導軌磨床精密磨加工

  有多個標準化的尺寸規格可供選擇

  非標尺寸可訂制

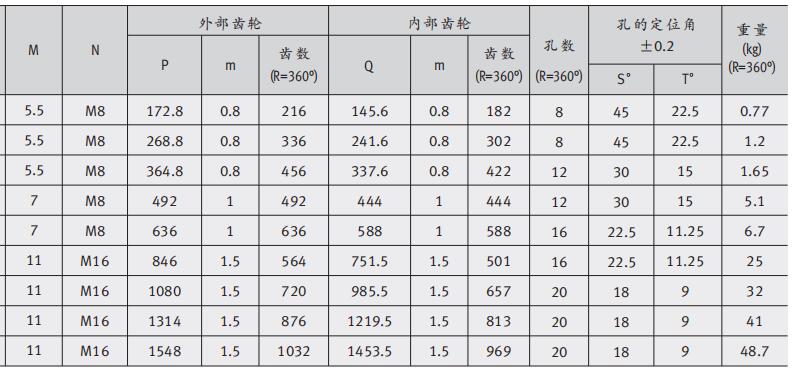

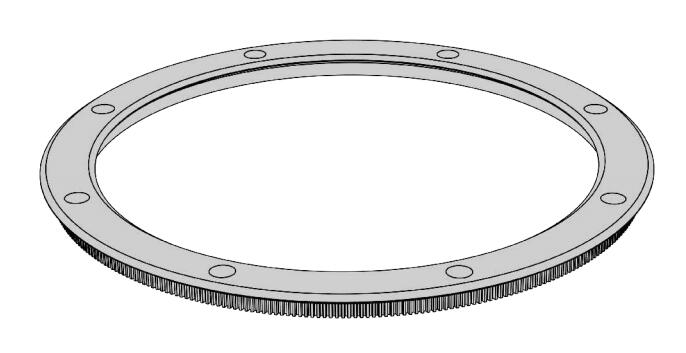

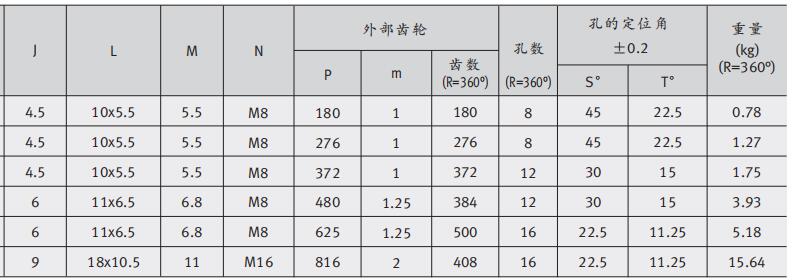

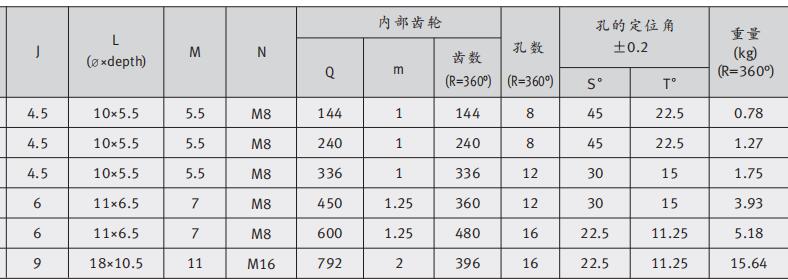

  基體帶齒的雙側V形圓導軌

  選用優質進口軸承鋼加工而成

  V形工作面經硬化處理具有非常好的耐磨性能

  數控導軌磨床精密磨加工

  有多個標準化的尺寸規格可供選擇

  基體內側或外側帶有齒輪

  非標尺寸可訂制

  單側V形圓導軌

  選用優質進口軸承鋼加工而成

  V形工作面經硬化處理具有非常好的耐磨性能

  數控導軌磨床精密麼加工

  有多個標準化的尺寸規格可供選擇

  非標尺寸可訂制

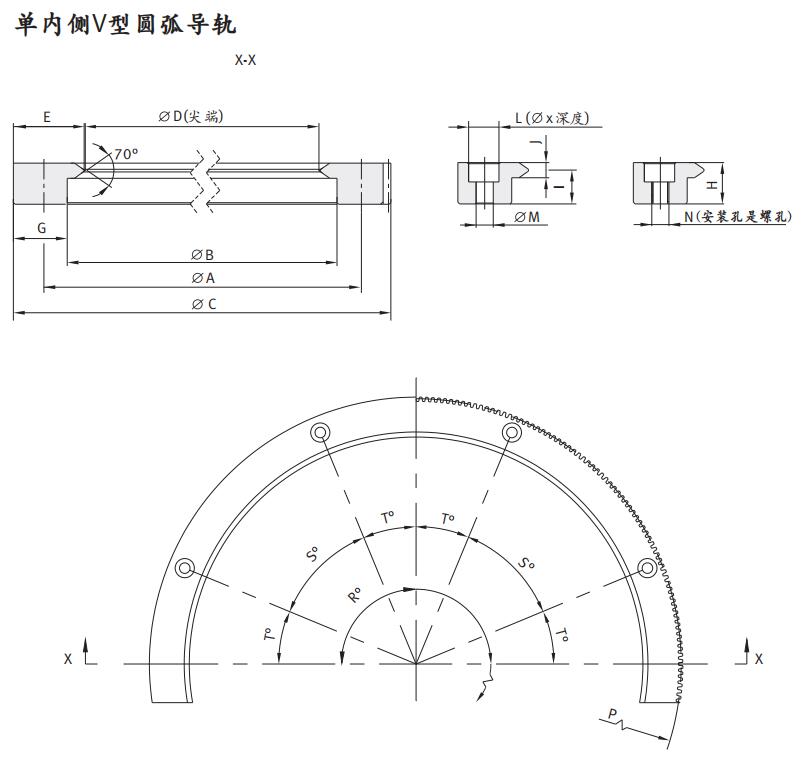

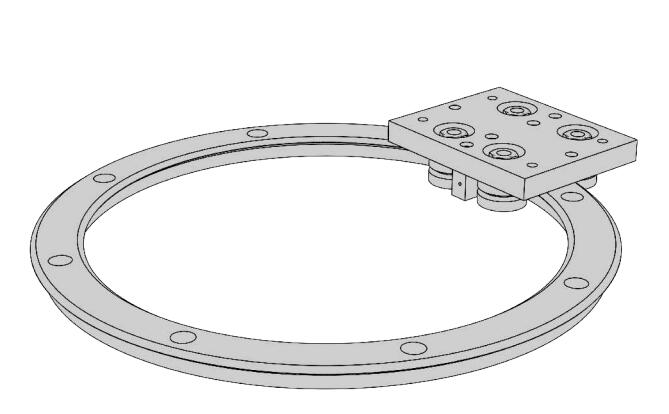

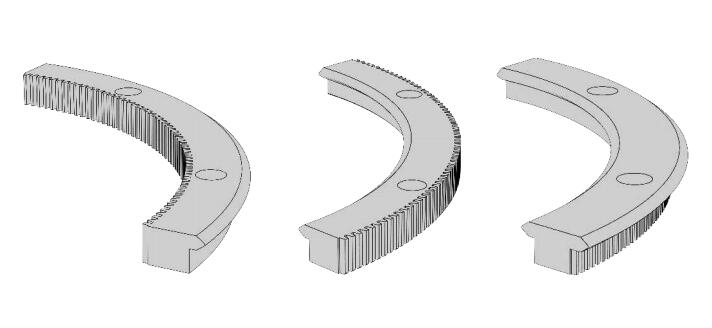

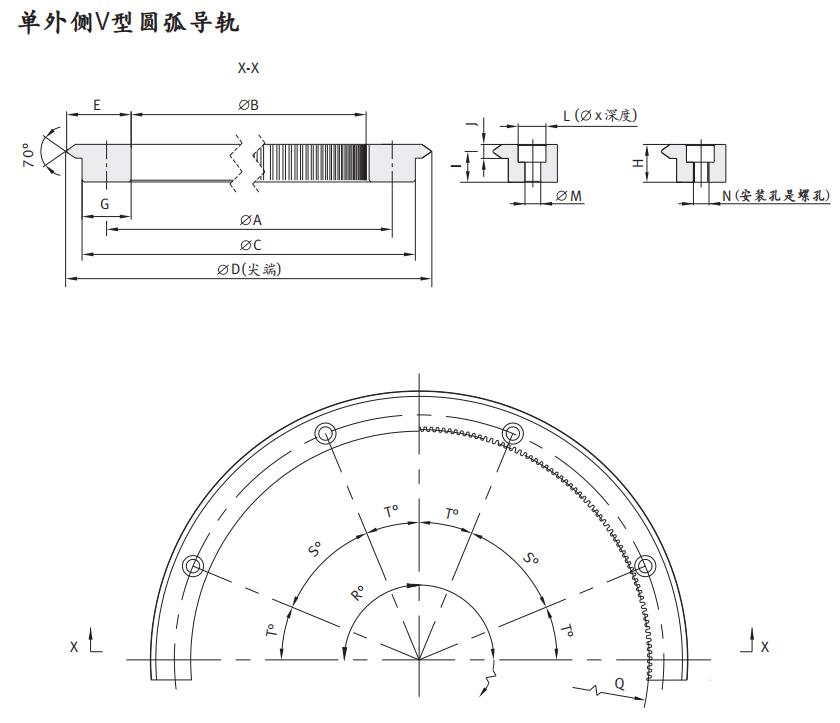

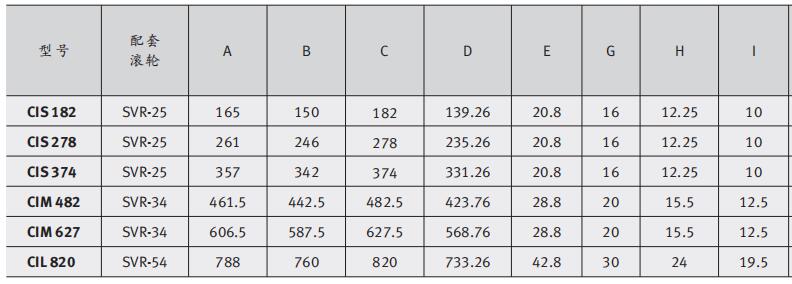

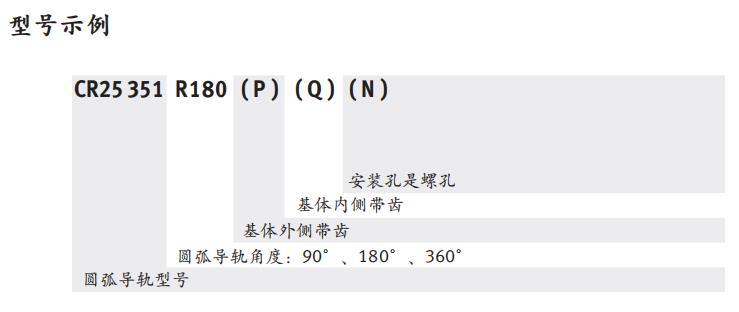

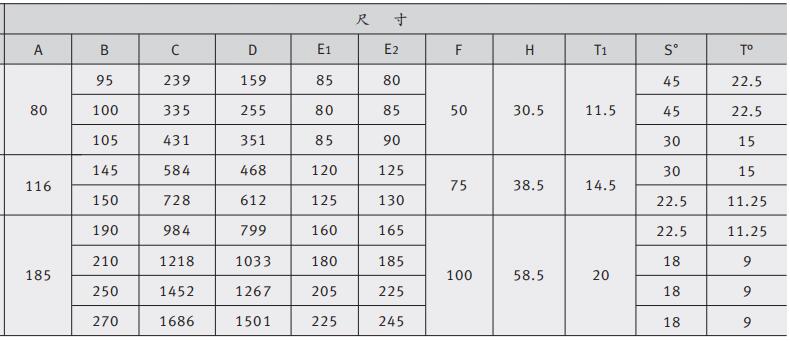

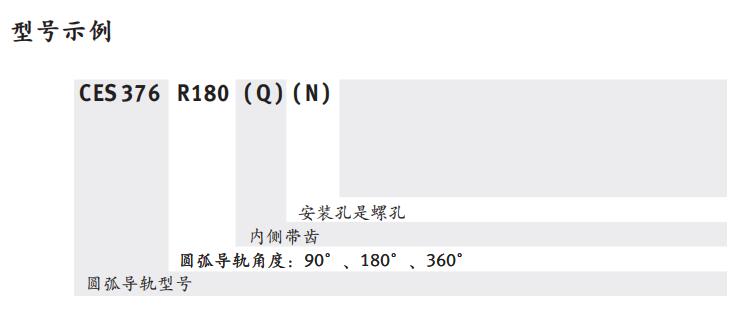

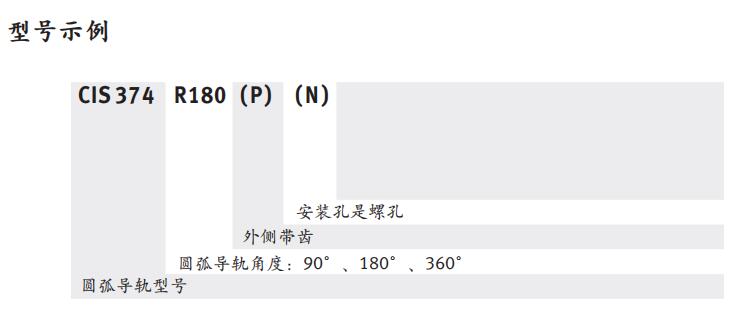

  V形圖導軌的圓弧段

  上面各種圓導軌均可做成圓弧段

  國弧段的長度/角度根據用戶訂制

  雙側V形圓弧段可與精密級的直線導軌對接

  組成橢圓形、矩形、S型等各種運動軌跡的軌道。

  正/偏心滾輪

  選用優質軸承鋼加工而成

  硬度高，具有非常好的耐磨性能

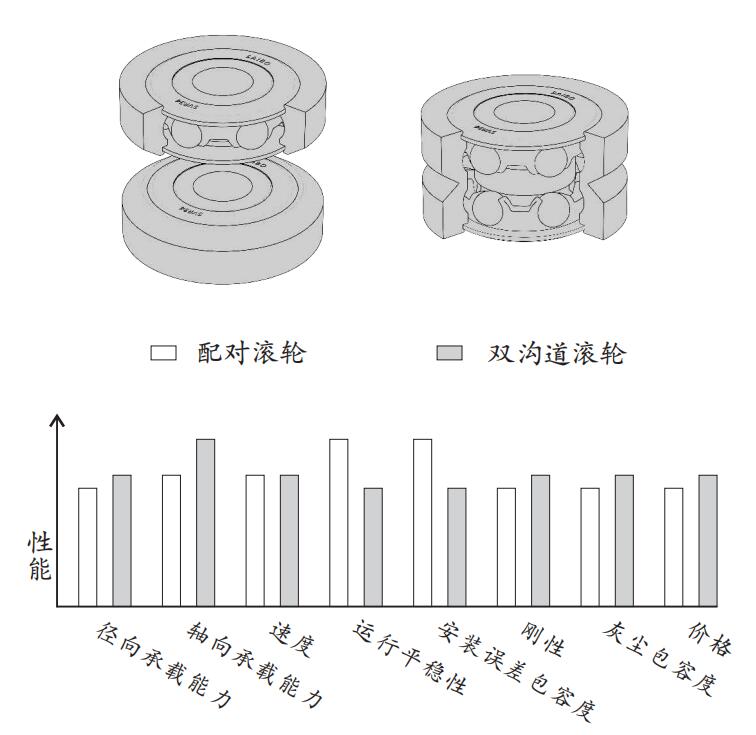

  提供雙溝道滾輪和配對滾輪

  供應標準的正偏心螺栓

  可按要求生產非標螺栓

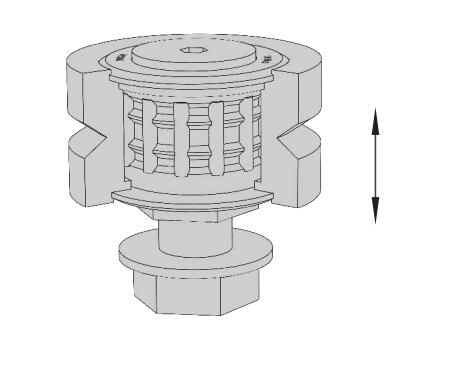

  浮動滾輪

  外圈可沿軸向來回移動

  選用優質軸承鋼加工而成

  硬化處理具有非常好的耐磨性能

  供應標準的正偏心螺栓

  可按要求生產非標螺栓

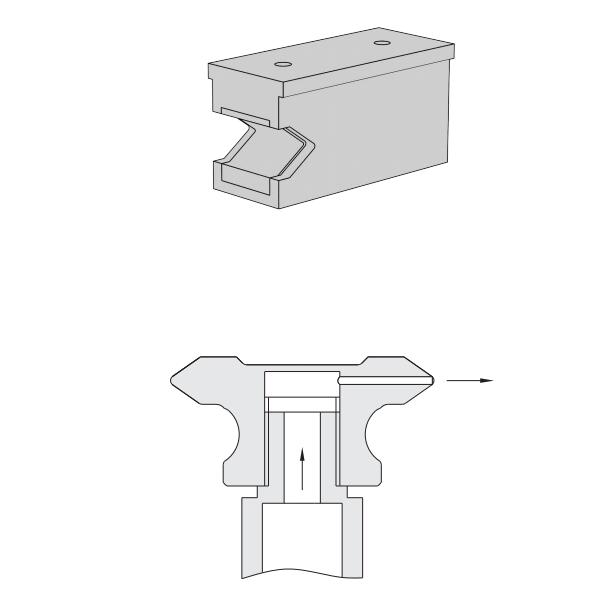

  潤滑

  浸潤潤滑油的毛氈擦拭導 軌工作面提供潤滑

  使系統增加承載能力和延長使用壽命

  毛氈內側裝有小彈簧使之有輕微的彈力來保證充分潤滑

  潤滑器留有潤滑油加注孔

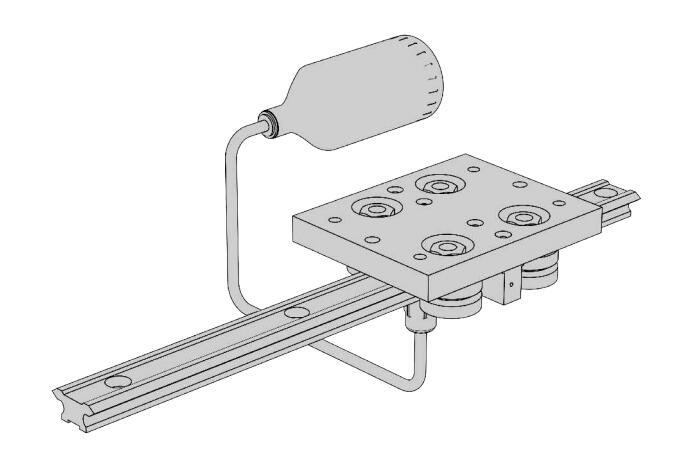

  導軌上可加工注油小孔連接自動注油杯子即可實現自動注油

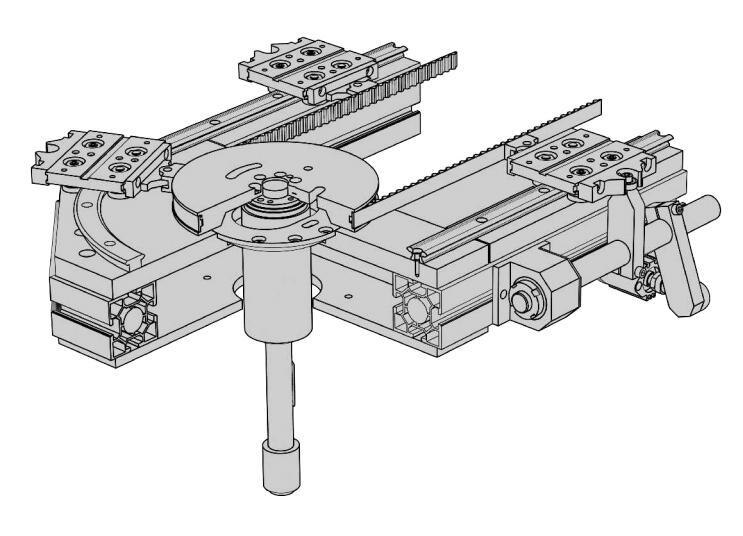

  應用示例

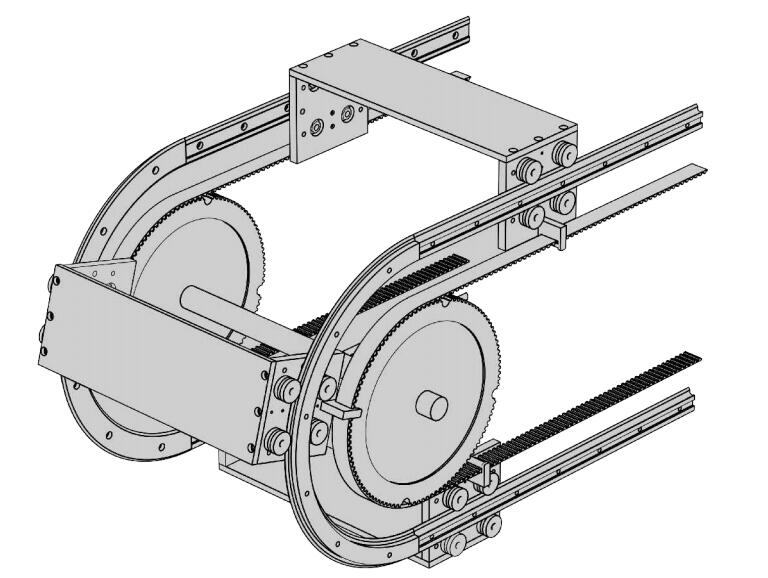

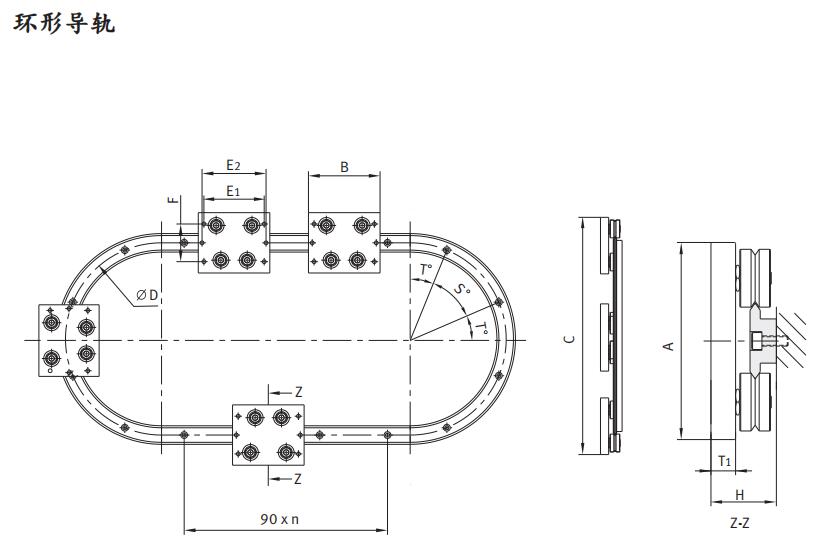

  橢圓形軌道運動系統(皮帶傳動)

  包含定位和鎖定裝置

  包含自動潤滑系統

  主軸使用高轉速高承載的主軸軸承

  主軸的軸向和徑向均無間隙

  可提供包含機械傳動、定位系統、電氣控制等在內的整套設備。

  也可提供整套設備的機械零部件，用戶自行組裝系統

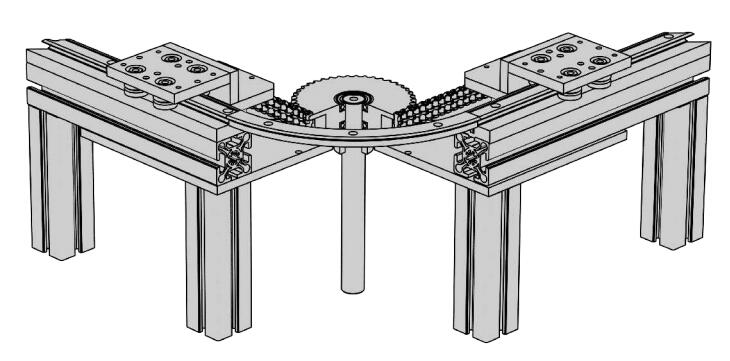

  矩形軌道運動系統(鏈條傳動)

  使用扭力限制器防止過載

  矩形的長和寬可按用戶要求定制

  包含自動潤滑系統

  滑塊可自由裝卸

  可提供包含機械傳動、定位系統、電氣控制等在內的系統。

  也可提供整套系統的機械零部件，用戶自行組裝系統

  面對面雙橢圓形軌道運動系統(皮帶傳動)

  單側軌道使用浮動軸承

  包含自動潤滑系統

  適合于裝載較長尺寸的工件和模具

  重載型同步帶驅動運行平穩安靜

  可提供包含機械傳動、定位系統、電氣控制等在內的系統。

  也可提供整套系統的機械零部件，用戶自行組裝系統

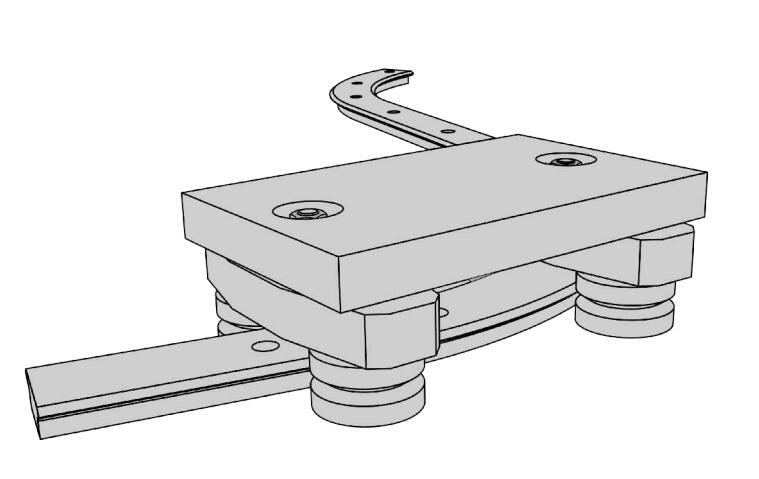

  S形軌道系統

  轉向架的應用使小車可以通過不同曲率的圓弧導軌和S形導軌

  轉向機構旋轉靈活

  小車的最大承載力高達1000Kg

  小車平臺可以設計成大尺寸

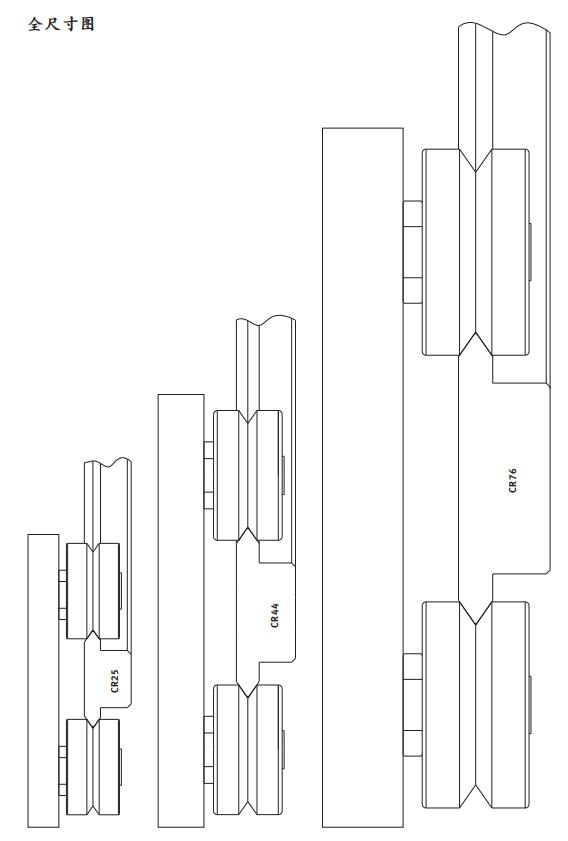

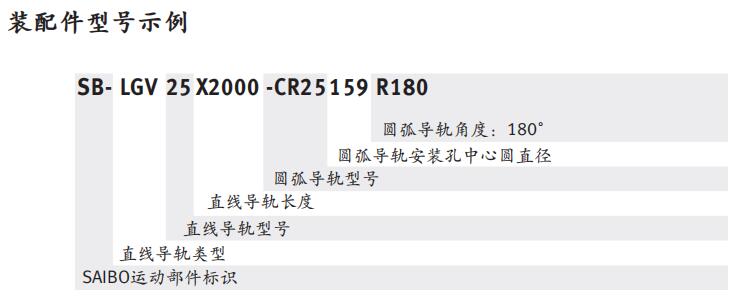

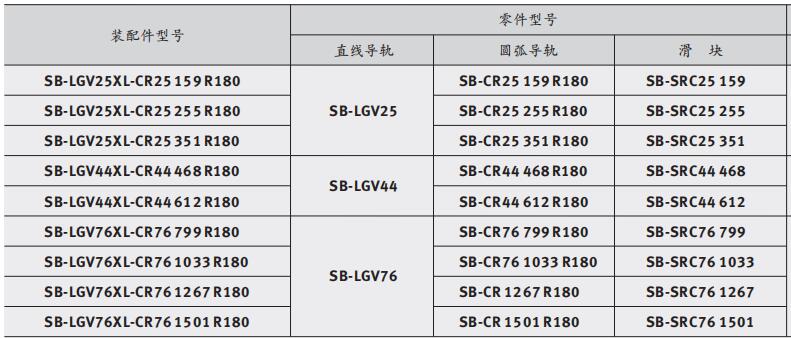

  25、44、76三個標準尺寸的導軌均可做S形軌道

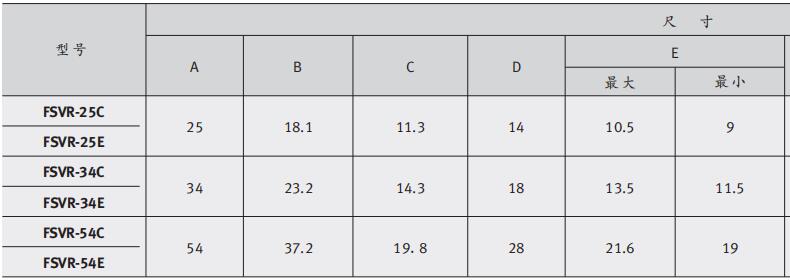

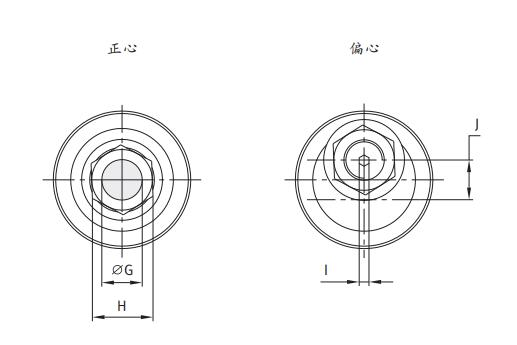

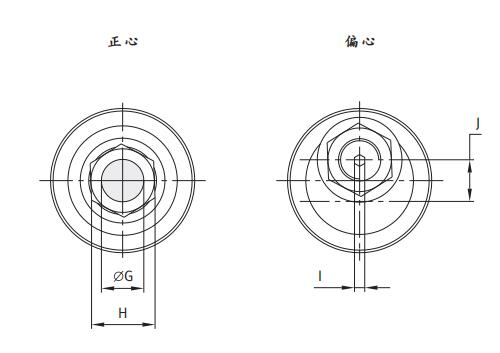

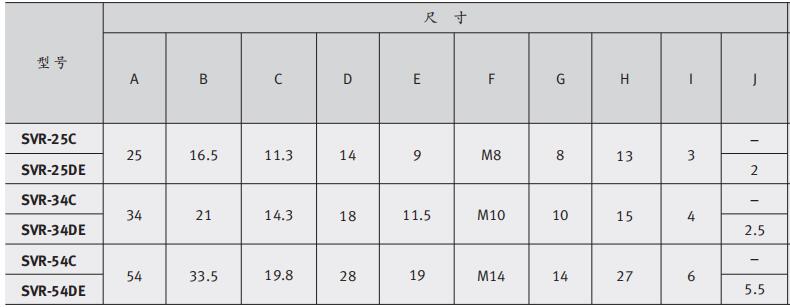

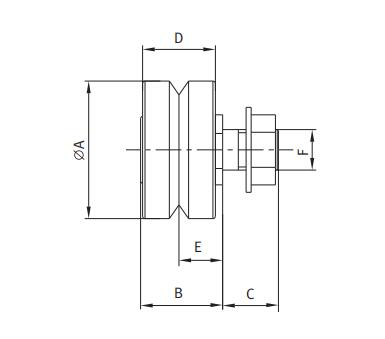

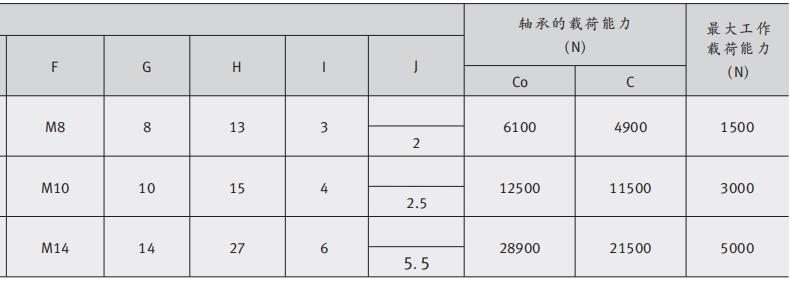

  正心/偏心滾輪

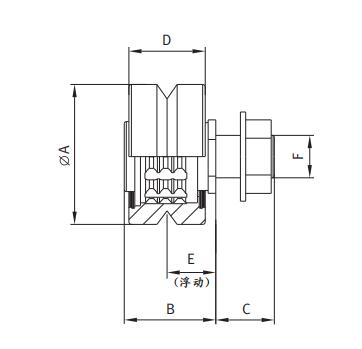

  浮動滾輪

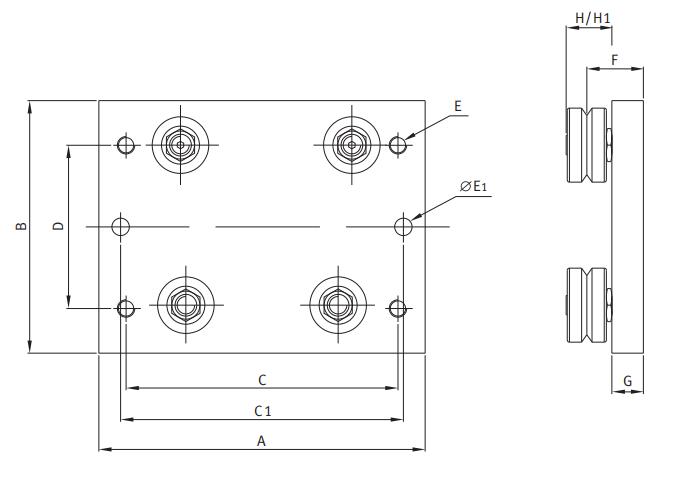

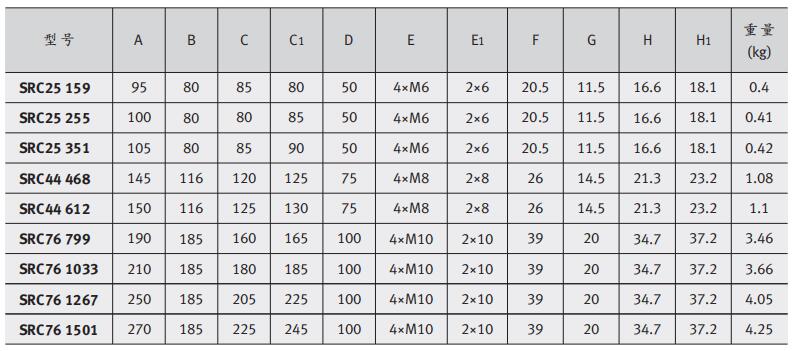

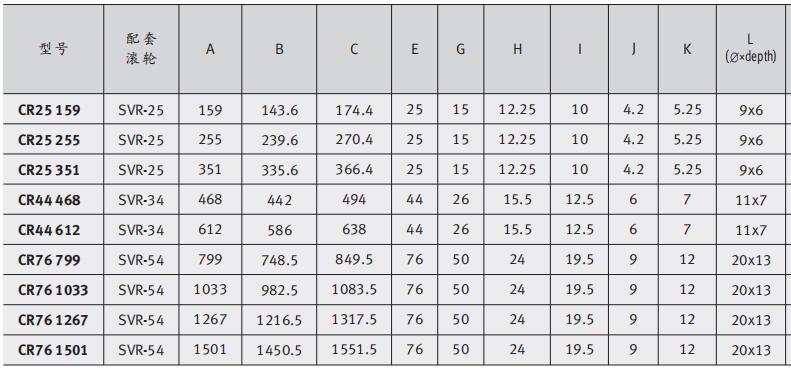

  標準滑塊尺寸

  裝配指南

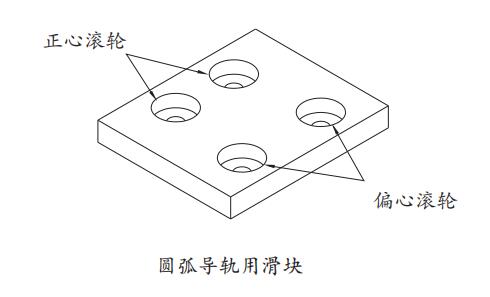

  1.滾輪 與滑塊的配套安裝方法

  沿直線導軌方向，在滑塊的一-邊裝上正心滾輪，另一邊裝偏心滾輪。如果是圓弧導軌，正心滾輪安裝在兩個間距小的孔中，間距大的兩個孔安裝偏心滾輪。

  2.滑塊與導軌的配套安裝方法

  直線導軌與滑塊安裝時，滑塊應從導軌的一頭慢慢滑上去。安裝時不能設置過大的預載。

  3.調節滾輪與導軌間間隙的方法:

  一先擰緊鎖死正心滾輪的螺母

  一用內六角扳手旋轉偏心螺栓，調節滾輪與導軌的間隙。

  一按上述方法調節間隙至“零”

  一輕輕滑動滑塊使手上感覺到滑動有一點輕輕的阻力，且此阻力在滑動過程中不變，即沒有時松時緊的感覺。

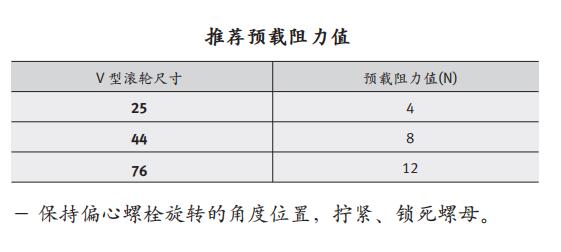

  如果條件允許，可用拉力儀按下表格內的推薦值來設定預載阻力。

  重要提示:適當?shù)念A(yù)載有助于提高系統的剛性和穩定性。但預載過大會加速導軌的磨損，從而縮短系統的壽命，請謹慎選擇預載力的大小。

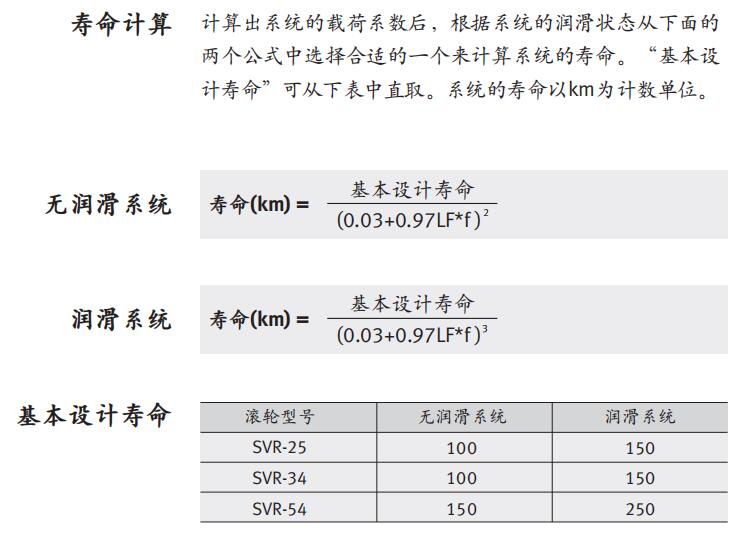

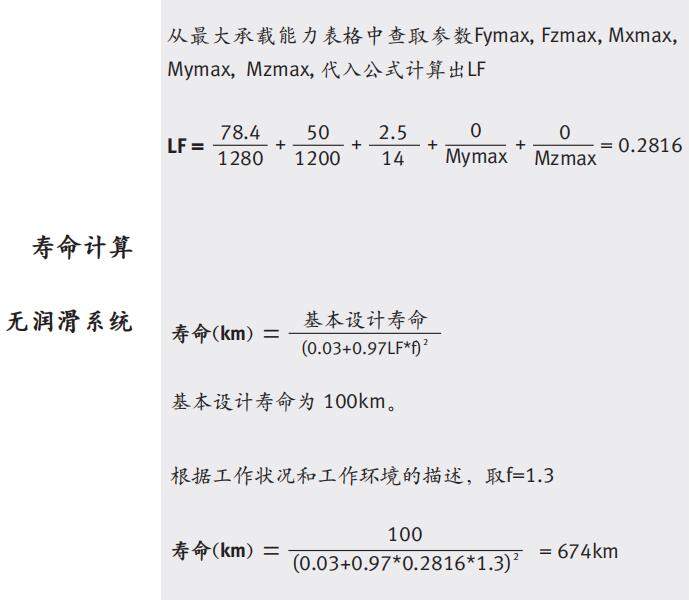

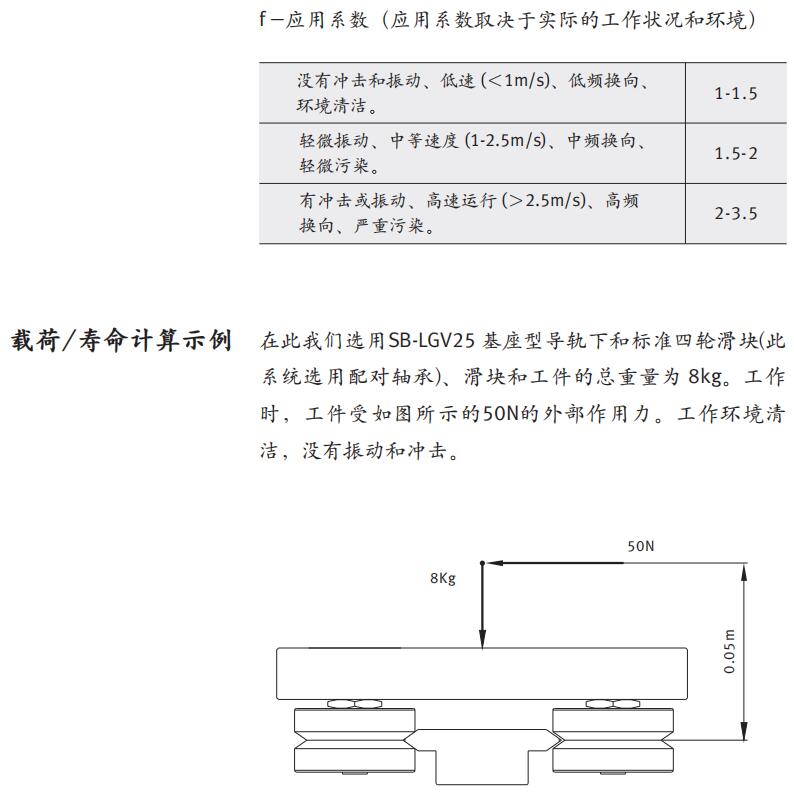

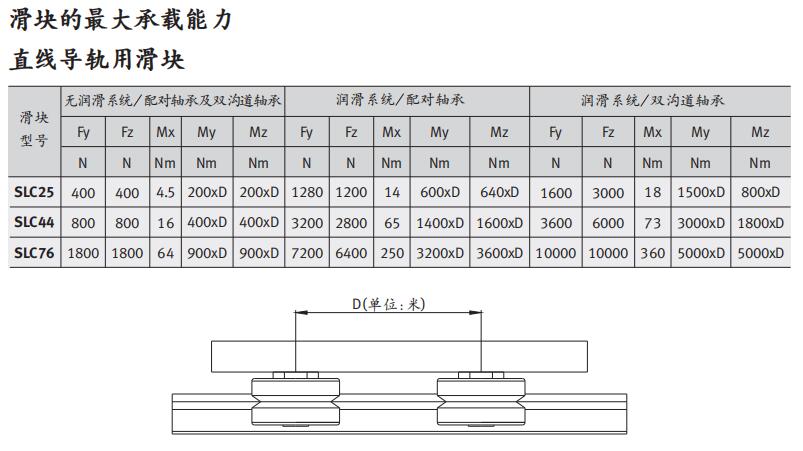

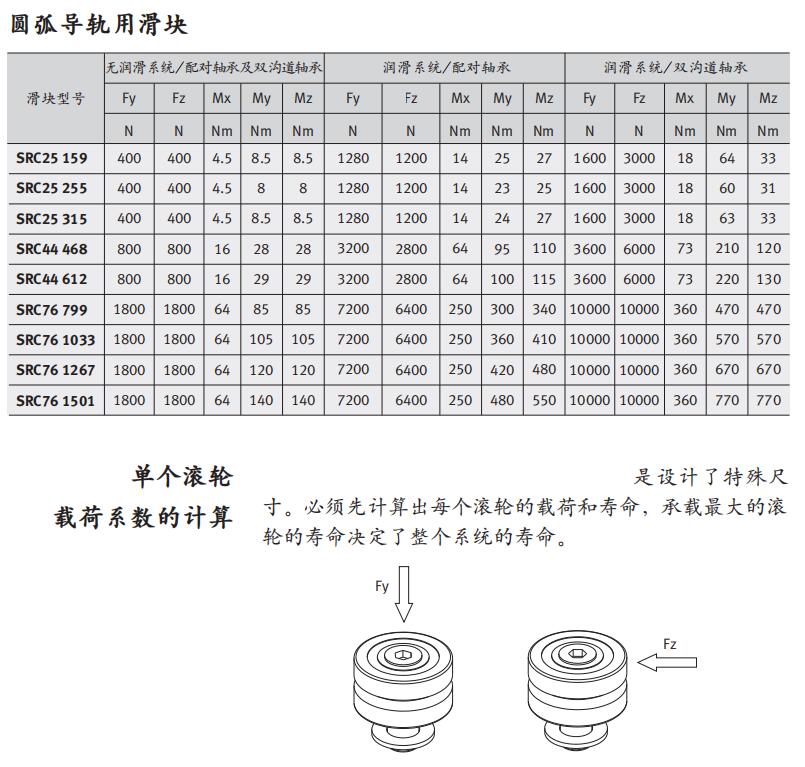

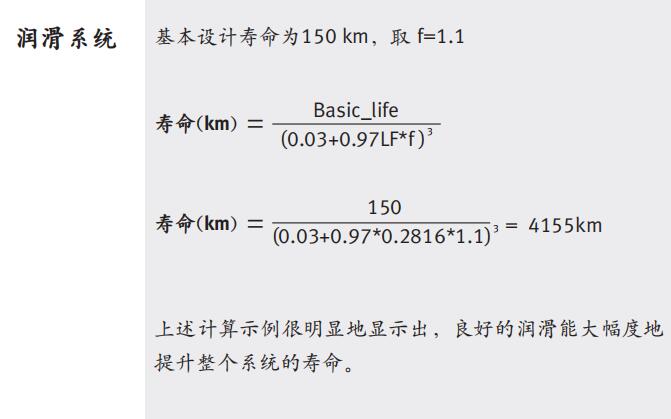

  載荷/壽命計算

  根據導軌和滾輪的硬度 與疲勞強度的分析，導軌的壽命遠大于滾輪，因此滾輪的壽命決定了系統的壽命，所以只需計算出滾輪的壽命，即可知道整個系統的壽命。系統的載荷能力和壽命主要取決于載荷的大小和方向、速度、加速度、是否潤滑和使用的環境等。在計算系統的壽命之前，必須根據上述因素計算出載荷系數。我們?cè)谶@里提供兩種計算的方法。

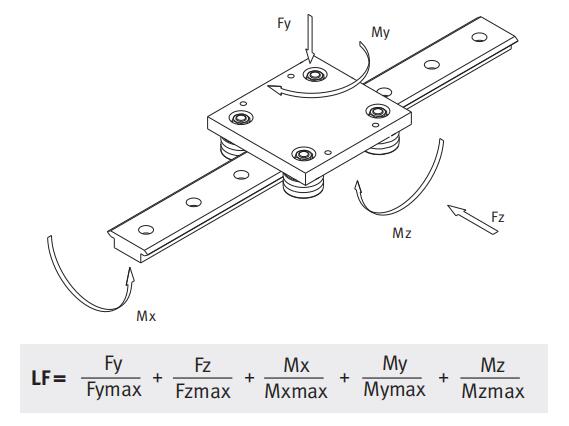

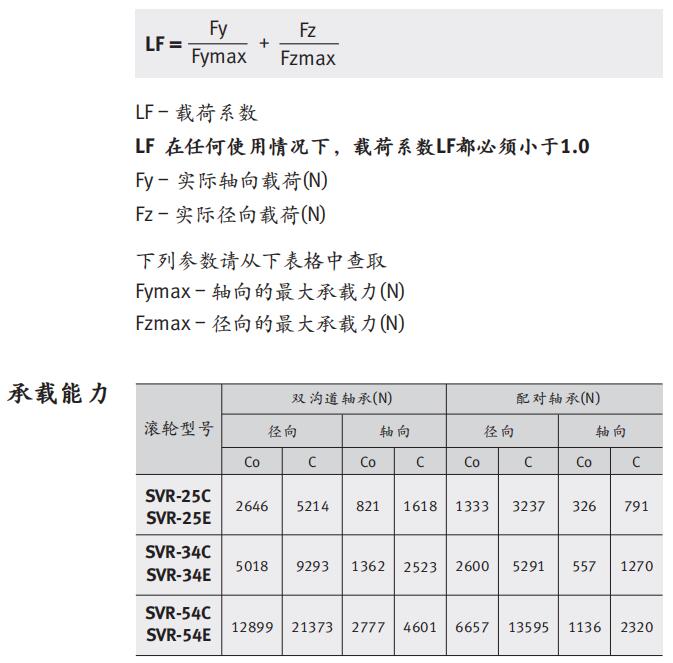

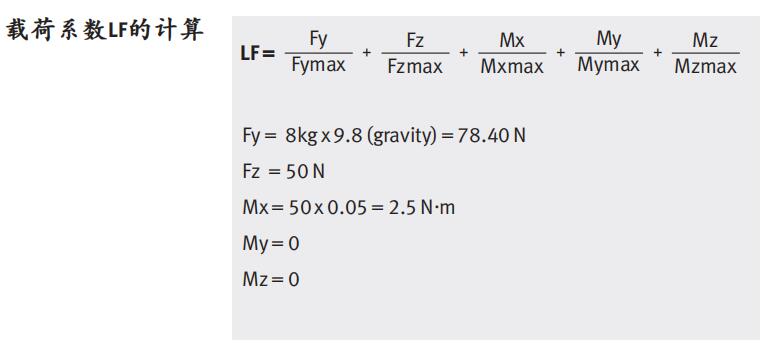

  標準四輪滑塊的載荷系數計算

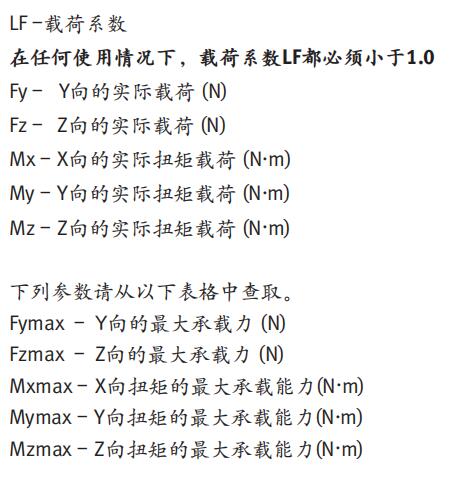

  如果系統選擇SAIBO的標準四輪滑塊，可以用以下公式來計算載荷系數:
